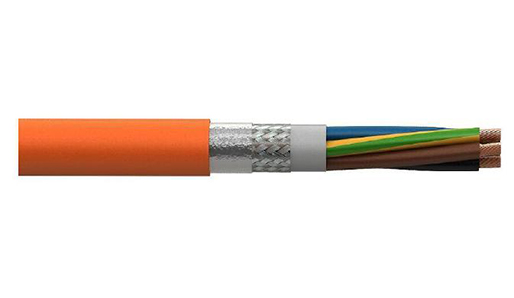

Cabo blindado multicondutor para veículos híbridos e elétricos

Cabo blindado multicondutor para veículos híbridos e elétricos

Condutor:cobre nu
Isolante: borracha de silicone
Protetor interior: borracha de silicone
Revestimento: cobre estanhado
Separador: fita aluminizada
Protetor exterior: borracha de silicone
Cor: Laranja
Tensão nominal.:AC600/DC900V
Tensão de teste: AC5000/5 Min.
Temp. nominal:-60℃~+180℃

Propriedades mecânicas
Força tênsil: 7.5N/mm2 min.
Alongamento de ruptura de isolamento: ≥200%
Raio mínimo de curvatura: 5×OD

Caraterísticas:
O cabo de borracha de silicone oferece grande flexibilidade e resistência a temperaturas extremas, conseguindo manter o seu bom desempenho em variações de temperaturas de -55℃ a 180℃.
O uso da borracha de silicone, de material de alta resistência isoladora, confere ao cabo excelente força dielétrica.

APLICAÇÃO:
É um cabo de conexão notável para ligação entre baterias HV e fiação do motor de veículos híbridos e elétricos.

Parâmetros técnicos
Condutor Núcleo Screen Revestimento
Secção transversal entrançado diâmetro Resistência a 20℃ diâmetro Diâmetro diâmetro
[mm] [mm] max[mm] max[Ω/KM] [mm] max[mm] [mm]
25 50×0.26 7.8 3.0(—0.3) 6.9(—0.4) 0.16 9.9(—0.6)
7.4(—0.4) 10.4(—0.6)
8.1(—0.4) 11.1(—0.6)
8.9(—0.4) 12.1(—0.6)
4.0 56×0.31 4.8 3.7(—0.3) 8.3(—0.4) 0.16 11.3(—0.6)
8.9(—0.4) 12.1(—0.6)
9.3(—0.4) 0.21 13.3(—0.6)
11.0(—0.5) 14.5(—0.6)
6.0 84×0.31 3.2 4.3(—0.3) 9.7(—0.4) 0.16 12.8(—0.6)
10.5(—0.5) 0.21 14.1(—0.6)
11.4(—0.5) 15.1(—0.6)
12.6(—0.5) 16.3(—0.6)
