Cabo de resina de silicone com fibra de vidro AWM3069

Cabo de resina de silicone com fibra de vidro AWM3069

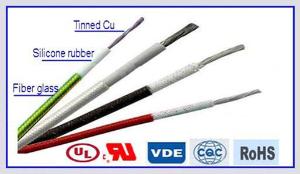

Condutor: Cobre estanhado nu
Material isolante: Borracha de silicone
Revestimento: Revestimento de resina de silicone com fibra de vidro trançado
Cor: Vermelho, branco, amarelo, verde, azul, preto
Tensão nominal: 600V
Tensão de teste: 2500V. 15min
Temperatura nominal 150℃

Parâmetros técnicos
Nº AWG Condutor Espessura de isolamento Trança
mm
Diâmetro externo do cabo Resistência máxima
Ω/KM
Tamanho
mm²
Cableamento
No./mm
OD
mm
Nominal
mm
OD
mm
Nominal
mm
OD
mm
26 0.128 7/0.16 0.48 0.76 2.00 0.25 2.50 ±0.20 148
24 0.205 7/0.20 0.60 0.76 2.15 0.25 2.65 ±0.20 93
11/0.16
22 0.324 7/0.25 0.75 0.76 2.30 0.25 2.80 ±0.20 55
13/0.18
20 0.519 7/0.31 0.96 0.76 2.50 0.25 3.00 ±0.20 34.6
10/0.254 40.1

Propriedades mecânicas
Resistência à tração: ≥3.45N/mm²
Alongamento em ruptura de isolamento: ≥120%
Raio mínimo de curvatura: 6× Diâmetro externo

Características
Cabo de resina de silicone com fibra de vidro AWM3069 tem boa flexibilidade e bom desempenho de resistência a altas temperaturas, variando de -55℃ a 180℃.
A utilização de borracha de silicone, um material com alto grau de isolamento e alta resistência, concede uma excelente rigidez dielétrica ao cabo.
A cobertura trançada de fios sintéticos, que é aplicada diretamente sobre o isolamento, garante ao cabo revestido de borracha de silicone com fibra de vidro trançado uma elevada compacidade, uma excelente proteção mecânica, mantendo uma boa flexibilidade.
O envernizamento da trança resulta em boas propriedades antifricção, alta resistência à abrasão e excelente resistência química contra o óleo do transformador, o óleo combustível leve e a maioria dos tipos de agentes de limpeza.
Em caso de incêndio, não serão emitidos gases corrosivos e tóxicos.
Deste modo, os danos causados pelo fogo podem ser bastante reduzidos.

Aplicação
Cabo de resina de silicone com fibra de vidro AWM3069 é usado em espaços que requerem elevada flexibilidade e em condições de temperatura elevada. Portanto, é um cabo de conexão adequado para eletrodomésticos, máquinas de alta tensão como transformadores, geradores, motores, máquinas de tração e mais.
