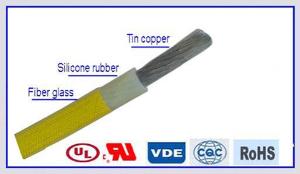

Cabo de silicone com fibra de vidro trançado AWM3068

Condutor: Cobre estanhado nu
Material isolante: borracha de silicone
Fibra de vidro trançado
Revestimento de resina de silicone
Tensão nominal: 300V
Tensão de teste: 1500V. 15Min
Temperatura de teste: 150℃

Parâmetros técnicos

Nº AWG	Condutor			Espessura de isolamento		Trança mm	Diâmetro externo do cabo		Resistência máxima Ω/KM
Nº AWG	Tamanho mm²	Estrutura No./mm	Diâmetro externo mm	Nominal mm	Diâmetro externo mm	Trança mm	Nominal mm	Tolerância mm	Resistência máxima Ω/KM
30	0.0507	7/0.10	0.30	0.38	1.10	0.15	1.40	±0.10	374
28	0.0804	7/0.12	0.36	0.38	1.15	0.15	1.45	±0.10	214
26	0.128	7/0.16	0.48	0.38	1.25	0.15	1.55	±0.15	148
24	0.205	7/0.20	0.60	0.38	1.40	0.15	1.70	±0.15	93
24	0.205	11/0.16	0.60	0.38	1.40	0.15	1.70	±0.15	93
22	0.324	13/0.18	0.75	0.38	1.55	0.15	1.85	±0.15	55
22	0.324	7/0.25	0.75	0.38	1.55	0.15	1.85	±0.15	55
20	0.519	7/0.31	0.96	0.38	1.75	0.15	2.05	±0.20	34.6
20	0.519	21/0.18	0.96	0.38	1.75	0.15	2.05	±0.20	34.6
18	0.823	7/0.39	1.20	0.38	2.00	0.15	2.30	±0.20	23.20
18	0.823	33/0.18	1.20	0.38	2.00	0.15	2.30	±0.20	23.20
16	1.31	7/0.49	1.47	0.38	2.30	0.15	2.60	±0.20	14.60
16	1.31	52/0.18	1.55	0.38	2.35	0.15	2.65	±0.20	14.60
26	0.128	1/0.42	0.42	0.38	1.20	0.15	1.50	±0.20	142.00
24	0.205	1/0.52	0.52	0.38	1.30	0.15	1.60	±0.15	89.00
22	0.324	1/0.65	0.65	0.38	1.45	0.15	1.75	±0.15	54.30
20	0.519	1/0.82	0.82	0.38	1.60	0.15	1.90	±0.20	33.90
18	0.823	1/1.05	1.05	0.38	1.85	0.15	2.15	±0.20	21.40
16	1.31	1/1.30	1.30	0.38	2.10	0.15	2.40	±0.20	13.50

Propriedades mecânicas
Resistência à tração: ≥3.45N/mm²
Alongamento em ruptura de isolamento: ≥120%
Raio mínimo de curvatura: 6× Diâmetro externo

Características
Cabo de silicone com fibra de vidro trançado AWM3068 tem boa flexibilidade e bom desempenho de resistência a altas temperaturas, variando de -55℃ a 180℃.
A utilização de borracha de silicone, um material com alto grau de isolamento e alta resistência, concede uma excelente rigidez dielétrica ao cabo.
A cobertura trançada de fios sintéticos, que é aplicada diretamente sobre o isolamento, garante ao cabo revestido de borracha de silicone com fibra de vidro trançado AWM3068 uma elevada compacidade, uma excelente proteção mecânica, mantendo uma boa flexibilidade.
O envernizamento da trança resulta em boas propriedades antifricção, alta resistência à abrasão e excelente resistência química contra o óleo do transformador, o óleo combustível leve e a maioria dos tipos de agentes de limpeza.
Em caso de incêndio, não serão emitidos gases corrosivos e tóxicos.
Deste modo, os danos causados pelo fogo podem ser bastante reduzidos.
