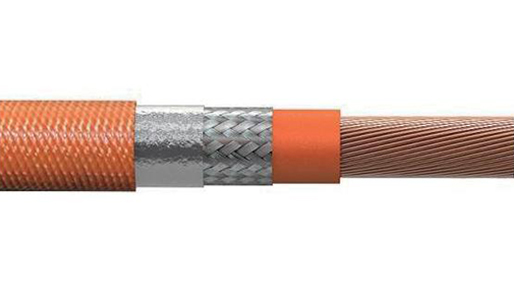

Cabo entrançado blindado monocondutor para veículos híbridos e elétricos

Cabo entrançado blindado monocondutor para veículos híbridos e elétricos

Condutor:cobre nu
Isolante: borracha de silicone
Revestimento protetor: cobre estanhado
Separador: fita aluminizada
Protetor exterior: borracha de silicone
Entrançado: fio PET com acabamento em verniz
Cor: Laranja
Tensão nominal.:AC600/DC900V
Tensão de teste: AC5000/5 Min.
Temp. nominal:-60℃~+180℃

Propriedades mecânicas
Força tênsil: 7.5N/mm2 min.
Alongamento de ruptura de isolamento: ≥200%
Raio mínimo de curvatura: 5×OD

Caraterísticas:
O cabo de borracha de silicone oferece grande flexibilidade e resistência a temperaturas extremas, conseguindo manter o seu bom desempenho em variações de temperaturas de -55℃ a 180℃.
O uso da borracha de silicone, de material de alta resistência isoladora, confere ao cabo excelente força dielétrica. O uso de fio PET com acabamento em verniz maximiza a resistência abrasiva.

APLICAÇÃO:
É um cabo de conexão notável para ligação entre baterias HV e fiação do motor de veículos híbridos e elétricos.

Parâmetros técnicos
Condutor Núcleo Screen Revestimento
Secção transversal entrançamento diâmetro Resistência a 20℃ diâmetro Diâmetro do fio diâmetro
[mm] [mm] max[mm] max[Ω/KM] [mm] max[mm] [mm]
10 320×0.21 4.5 1.82 6.0(—0.6) 0.16 9.4(—0.6)
12 380×0.21 5.4 1.52 6.5(—0.6) 10.1(—0.6)
16 512×0.21 5.8 1.16 7.2(—0.6) 10.8(—0.6)
20 610×0.21 6.9 0.955 7.8(—0.6) 11.6(—0.6)
25 790×0.21 7.2 0.743 8.8(—0.6) 0.21 12.8(—0.6)
30 900×0.21 8.3 0.647 9.6(—0.7) 14.0(—0.6)
35 1070×0.21 8.5 0.527 10.5(—0.7) 15.0(—0.6)
40 1200×0.21 9.6 0.473 11.1(—0.7) 15.6(—0.6)
50 1600×0.21 10.5 0.368 12.2(—0.7) 16.4(—0.6)
70 2175×0.21 12.5 0.259 14.4(—1.4) 18.8(—0.8)
95 3000×0.21 14.8 0.196 17.2(—1.4) 0.26 21.5(—0.8)
120 3700×0.21 16.5 0.153 19.0(—1.4) 23.8(—0.8)
