Cabo de silicone trançado com fibra de vidro IEC60245-3

Cabo de silicone trançado com fibra de vidro IEC60245-3

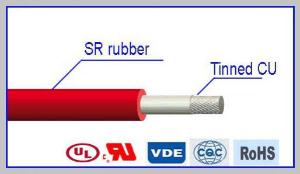

Condutor: Cobre estanhado, nu
Isolante: Borracha de silicone
Fibra de vidro trançado
Revestimento de resina de silicone
Temperatura nominal:-60℃~180℃
Voltagem nominal:300/500V
Voltagem de teste: 2000V. 1min

Parâmetros técnicos
Tamanho Condutor Espessura de isolamento Espessura da trança DIÂMETRO EXTERNO do cabo Resistência
Estrutura DIÂMETRO EXTERNO Nominal DIÂMETRO EXTERNO Nominal Tolerância Ω/KM
mm² No./mm mm mm mm mm mm Máxima
0.25 14/0.15 0.65 0.60 1.85 0.20 2.25 ±0.15 80.9
8/0.20
0.35 20/0.15 0.75 0.60 1.95 0.20 2.35 ±0.15 55
11/0.20
0.5 28/0.15 0.95 0.60 2.15 0.20 2.55 ±0.15 40.1
16/0.20
0.75 24/0.20 1.15 0.60 2.35 0.20 2.75 ±0.15 26.7
1 32/0.20 1.34 0.60 2.55 0.20 2.95 ±0.20 20
1.5 30/0.25 1.60 0.70 3.00 0.20 3.40 ±0.20 13.7
2.5 49/0.25 2.00 0.80 3.60 0.25 4.10 ±0.25 8.21
4.0 56/0.30 2.70 0.80 4.30 0.25 4.80 ±0.30 5.09
6.0 84/0.30 3.30 0.80 4.90 0.25 5.40 ±0.30 3.39
10 84/0.40 4.60 1.00 6.60 0.25 7.10 ±0.30 1.95
16 126/0.40 5.80 1.00 7.80 0.25 8.30 ±0.40 1.24

Propriedades mecânicas
Resistência à tração: ≥5N/mm²
Alongamento em ruptura de isolamento: ≥150%
Raio mínimo de curvatura: 6× Diâmetro externo

Características
A cobertura trançada de fios sintéticos, que é aplicada diretamente sobre o isolamento, garante ao cabo de silicone trançado com fibra de vidro IEC60245-3 uma elevada compacidade, uma excelente proteção mecânica, mantendo uma boa flexibilidade.
O envernizamento da trança resulta em boas propriedades antifricção, alta resistência à abrasão e excelente resistência química contra o óleo do transformador, o óleo combustível leve e a maioria dos tipos de agentes de limpeza.
Em caso de incêndio, não serão emitidos gases corrosivos e tóxicos.
Deste modo, os danos causados pelo fogo podem ser bastante reduzidos.
