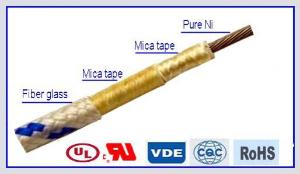

Condutor: Níquel revestido com cobre, níquel puro
Isolante:Fita de mica
Revestimento:Fibra de vidro trançado
Revestimento de resina de alta temperatura
Temperatura nominal:450℃
Temperatura
máxima:500℃
Voltagem nominal: 300V
Voltagem de teste: 2000V. 1Min
Aplicação
Cabo revestido em fita de mica é usado para conexão interna de eletrodomésticos como aquecedores de água, fornos, equipamentos militares e de aviação, etc.
| Tamanho | Condutor | Isolamento | Trança | Diâmetro externo do cabo | Max | ||||
| AWG | Estrutura | Diâmetro externo | Isolamento | Diâmetro externo | Nominal | Tolerância | Resistência | ||
| NO. | mm² | No./mm | mm | mm | mm | mm | mm | mm | Ω/KM |
| 24 | 0.205 | 7/0.20 | 0.60 | 0.38 | 1.36 | 0.18 | 1.75 | ±0.20 | 93 |
| 22 | 0.324 | 7/0.254 | 0.76 | 0.38 | 1.52 | 0.18 | 1.90 | ±0.20 | 55 |
| 20 | 0.519 | 10/0.26 | 0.96 | 0.38 | 1.72 | 0.18 | 2.10 | ±0.20 | 34.6 |
| 18 | 0.803 | 16/0.26 | 1.20 | 0.38 | 1.96 | 0.18 | 2.35 | ±0.20 | 23.2 |
| 16 | 1.31 | 26/0.26 | 1.50 | 0.38 | 2.26 | 0.18 | 2.65 | ±0.25 | 14.6 |
| 14 | 2.08 | 41/0.26 | 1.90 | 0.38 | 2.66 | 0.18 | 3.05 | ±0.25 | 8.96 |
| 12 | 3.31 | 65/0.26 | 2.40 | 0.38 | 3.16 | 0.18 | 3.55 | ±0.25 | 5.64 |
| 47/0.30 | |||||||||
| 10 | 5.26 | 100/0.26 | 3.20 | 0.51 | 4.22 | 0.38 | 5.00 | ±0.30 | 3.55 |
| 75/0.30 | |||||||||
| 8 | 8.367 | 158/0.26 | 4.40 | 0.51 | 5.42 | 0.38 | 6.20 | ±0.30 | 2.30 |
| 119/0.30 | |||||||||
| 7 | 10.55 | 199/0.26 | 4.60 | 0.51 | 5.62 | 0.38 | 6.40 | ±0.30 | 1.79 |
| 150/0.30 | |||||||||
| 6 | 13.30 | 250/0.26 | 5.30 | 0.51 | 6.32 | 0.38 | 7.10 | ±0.40 | 1.42 |
| 189/0.30 | |||||||||
| 5 | 16.77 | 238/0.30 | 6.00 | 0.51 | 7.02 | 0.38 | 7.80 | ±0.40 | 1.12 |
| 133/0.40 | |||||||||
| 4 | 21.15 | 300/0.30 | 6.80 | 0.51 | 7.82 | 0.38 | 8.60 | ±0.50 | 0.89 |
| 168/0.40 |
|||||||||
Padrões
UL758, UL62, UL1581
Retardante de chamas IEC 60332-1
Sem propagação de chamas em conformidade com IEC 60332-3
Baixa emissão de fogo em conformidade com IEC 61034
Corrosividade de gases de combustão em conformidade com IEC 60754-2
Sem halogêneoem conformidade com IEC 60754-1
Atende as normas da RoHS e REACH.
Características
A cobertura de fios sintéticos aplicados diretamente sobre o isolante, concede ao cabo garante ao cabo uma excelente proteção mecânica por manter boa flexibilidade.
O envernizamento
na trança, resulta em boa propriedade antifricção, elevada resistência a abrasão e resistência química contra óleos de transformadores, combustíveis leves e a maioria dos tipos de limpeza.
Em caso de incêndio,
gases corrosivos e tóxicos não serão emitidos .
Deste modo, os danos causados pelo fogo podem ser mínimos.
