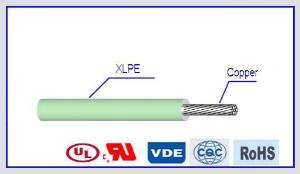

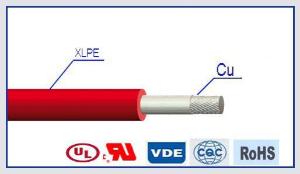

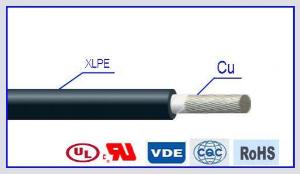

 Fios elétricos isolados com polietileno extrudado AWM 3271

Fios elétricos isolados com polietileno extrudado AWM 3271

Condutor: Cobre estanhado, nu
Isolante:XL PE irradiado
Voltagem nominal:600V
Voltagem de teste: 2000V. 1Min
Temperatura nominal:125℃

Aplicação
Fios elétricos isolados com polietileno extrudado AWM 3271 é bastante aplicado em eletrodomésticos, iluminação, chicotes elétricos automotivos, instrumentos de aviação, equipamentos militares, tomadas, etc.

Parâmetros técnicos
Tamanho Secção transversal Condutor Espessura de isolamento Diâmetro externo do cabo Resistência
Estrutura Diâmetro externo Nominal Nominal Tolerância 20℃ Max.
AWG mm² No./mm mm mm mm mm Ω/KM
22 0.324 13/0.18 0.75 0.76 2.30 ±0.10 55
20 0.519 21/0.18 0.96 0.76 2.50 ±0.10 34.60
10/0.254
18 0.823 33/0.18 1.20 0.76 2.75 ±0.10 23.20
16/0.254
17 1.040 21/0.254 1.38 0.76 2.90 ±0.10 20
16 1.310 26/0.254 1.55 0.76 3.10 ±0.20 14.6
15 1.650 33/0.254 1.75 0.76 3.30 ±0.20 11.3
14 2.080 41/0.254 1.95 0.76 3.50 ±0.20 8.96
13 2.630 52/0.254 2.19 0.76 3.75 ±0.20 7.10
12 3.310 65/0.254 2.44 0.76 4.00 ±0.20 5.64
11 4.170 83/0.254 2.74 0.76 4.30 ±0.20 4.48
10 5.261 105/0.254 3.43 0.76 4.95 ±0.20 3.55
9 6.631 53/0.40 3.98 0.76 5.50 +0.30 2.81
-0.20
8 8.367 67/0.40 4.40 1.15 6.70 +0.30 2.30
-0.20
7 10.55 84/0.40 4.60 1.15 6.90 +0.30 1.79
-0.20
6 13.30 106/0.40 5.30 1.15 7.60 +0.30 1.42
-0.20
5 16.77 133/0.40 6.00 1.15 8.30 +0.30 1.12
-0.20
4 21.15 168/0.40 6.80 1.15 9.10 +0.30 0.89
-0.20
3 26.67 213/0.40 7.60 1.15 9.90 +0.30 0.707
-0.20
2 33.62 268/0.40 8.50 1.15 10.8 +0.40 0.56
-0.20
1 42.41 217/0.50 9.60 1.40 12.4 +0.40 0.449
-0.20
1/0 53.49 278/0.50 11.2 1.40 14.0 +0.40 0.355
-0.20
2/0 67.43 344/0.50 12.2 1.40 15.0 +0.40 0.282
-0.20
3/0 85.01 434/0.50 13.8 1.40 16.6 +0.40 0.223
-0.20
4/0 107.2 551/0.50 15.5 1.40 18.3 +0.40 0.177
-0.20

Propriedades mecânicas
Resistência à tração: ≥13.79N/mm2
Alongamento na quebra do isolante: ≥300%
Raio de curvatura mínima: 7× Diâmetro externo
Padrões: UL758, UL62 e UL1581
Atende as normas da RoHS e REACH.

Características
Fios elétricos isolados com polietileno extrudado AWM 3271 têm bom desempenho de resistência a corrosão, a líquidos químicos, a ácidos e alcalinos e tem uma excelente estabilidade térmica. É um produto de peso leve e fornecido a preços competitivos.
Adotamos PVC de alta qualidade para garantir que os nossos fios extrudados estejam em conformidade com os controles de qualidade rigorosos.
