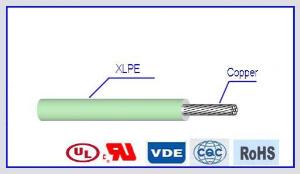

Fios elétricos isolados com polietileno extrudado AWM 3173

Condutor: Cobre estanhado, nu
Isolante:XL PE irradiado
Voltagem nominal:600V
Voltagem de teste: 2000V. 1Min
Temperatura nominal:125℃

Aplicação:
Fios elétricos isolados com polietileno extrudado AWM 3173 são popularmente aplicados em eletrodomésticos, iluminação, chicotes elétricos automotivos, instrumentos de aviação, equipamentos militares, tomadas, etc.

Parâmetros técnicos

Tamanho	Secção transversal	Condutor		Espessura de isolamento	Diâmetro externo do cabo		Resistência
		Estrutura	Diâmetro externo	Nominal	Nominal	Tolerância	20℃ Max.
AWG	mm²	No./mm	mm	mm	mm	mm	Ω/KM
26	0.128	7/0.16	0.48	0.76	2.00	±0.10	148
25	0.162	9/0.16	0.56	0.76	2.10	±0.10	116
24	0.205	7/0.20	0.60	0.76	2.15	±0.10	93
		11/0.16
		12/0.15
23	0.259	11/0.18	0.70	0.76	2.25	±0.10	74.5
22	0.324	13/0.18	0.75	0.76	2.30	±0.10	55
		7/0.25
		17/0.15
21	0.412	17/0.18	0.88	0.76	2.40	±0.10	46.9
20	0.519	21/0.18	0.96	0.76	2.45	±0.10	34.6
		10/0.254
		26/0.16
		7/0.31
19	0.653	26/0.18	1.10	0.76	2.65	±0.10	29.1
18	0.823	33/0.18	1.20	0.76	2.75	±0.10	23.2
		16/0.254
		7/0.39
		24/0.20
17	1.04	21/0.254	1.38	0.76	2.90	±0.10	20
		40/0.18
		32/0.20
16	1.31	26/0.254	1.55	0.76	3.10	±0.20	14.6
		7/0.49
		52/0.18
15	1.65	33/0.254	1.75	0.76	3.30	±0.20	11.3
14	2.08	41/0.254	1.95	0.76	3.50	±0.20	8.96
		7/0.62
13	2.63	52/0.254	2.19	0.76	3.75	±0.20	7.10
12	3.31	65/0.254	2.44	0.76	4.00	±0.20	5.64
11	4.17	83/0.254	2.74	0.76	4.30	±0.20	4.48
10	5.261	105/0.254	3.43	0.76	4.95	±0.20	3.55
9	6.631	53/0.40	3.98	0.76	5.50	+0.30	2.81
						-0.20

Propriedades mecânicas:
Resistência à tração: ≥13.79N/mm2
Alongamento na quebra do isolante: ≥300%
Raio de curvatura mínima: 7× Diâmetro externo
Padrões: UL758, UL62 e UL1581
Atende as normas da RoHS e REACH.

Características
Fios elétricos isolados com polietileno extrudado AWM 3173 têm bom desempenho de resistência a corrosão, a líquidos químicos, a ácidos e alcalinos e tem uma excelente estabilidade térmica. É um produto de peso leve e fornecido a preços competitivos.
Adotamos o material de PVC de alta qualidade como matéria-prima para garantir que os nossos fios extrudados estejam em conformidade com controle de qualidade rigoroso.
